Redüktör

Kraken Yenilikleri

Geleceğin tahrik sistemleri için kompakt, hassas ve akıllı redüktör çözümleri.

Çeşitli uygulama alanları

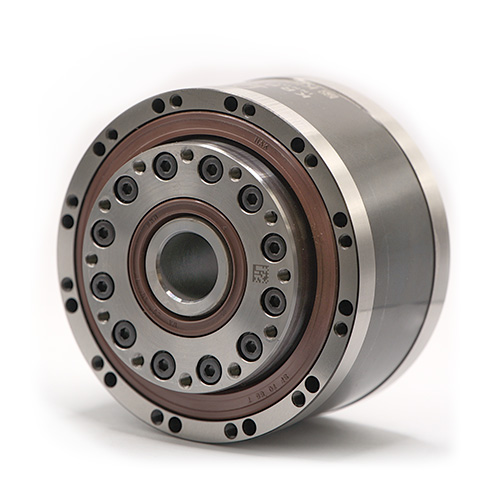

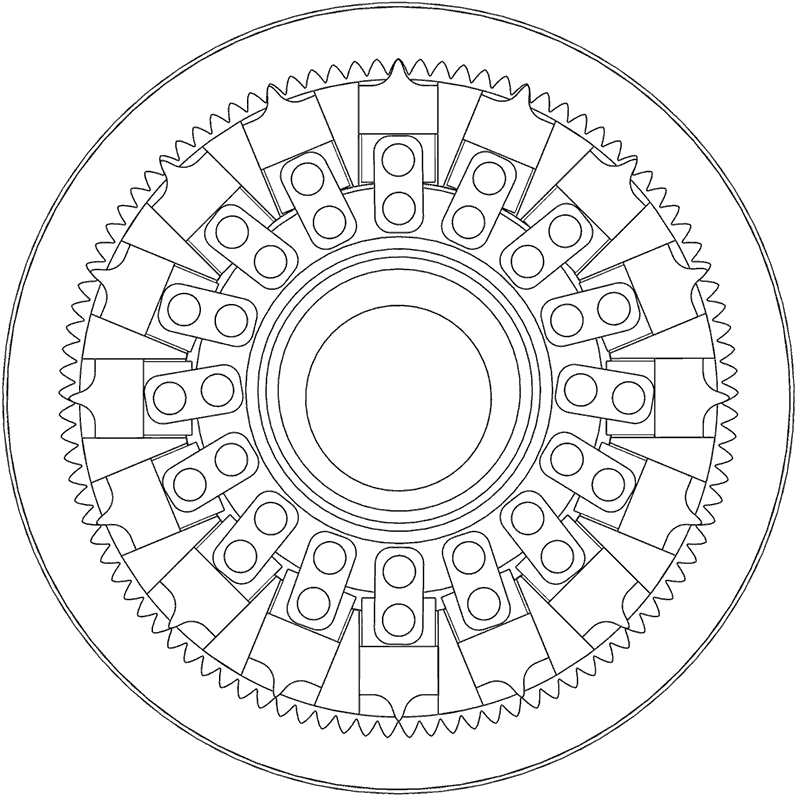

Kraken Innovations 'da yeni, patentli bir koaksiyel dişli kutusu geliştiriyoruz ve üretiyoruz. Mevcut sistemlere kıyasla büyük ölçüde farklı kinematiği ile karakterize ediliyor. Bu dönüştürücü tasarım yalnızca geleneksel dişli kutusunu yeniden icat etmekle kalmıyor, aynı zamanda son teknoloji sensör teknolojisini de içeriyor. Konseptimizin temel avantajları yüksek hassasiyetinde ve sağlamlığında ve kompakt tasarımında yatıyor. Ayrıca, hem tahriki hem de sensörleri doğrudan dişli kutusu muhafazasına entegre ederek eksiksiz bir tahrik ünitesi oluşturmak mümkün. Bu son derece gelişmiş yaklaşımla hedefimiz, zorlu endüstriyel uygulamalarda performans ve güvenilirlik için yeni standartlar belirleyen yükseltilmiş bir koaksiyel dişli kutusu sunmaktır.

Akıllı diş

Devrim niteliğindeki sensör teknolojimizle performansınızı en üst düzeye çıkarın

Gerilmenin doğrudan diş elemanında ölçülmesi, aynı anda birden fazla değişkenin gerçek zamanlı izlenmesini sağlar. Gerilme ölçerlerden gelen sinyallerin doğrudan diş segmentinde AI teknolojisi kullanılarak analiz edilmesi, tork, hız, dönüş açısı, dönüş yönü ve sıcaklık gibi ölçülen değişkenlerin belirlenmesini mümkün kılar.

Hız

Çıkış sinyalindeki iki belirgin nokta arasındaki periyot süresi, çıkış hızının hesaplanmasında esas alınır.

Dönüş yönü

Komşu diş segmentlerinden gelen ardışık iki sinyalin sinyal dizisi, redüktörün hangi yönde döndüğünü gösterir.

Dönme açısı

Zaman içerisinde dönme hızındaki değişim, dönme açısının belirlenmesini mümkün kılar.

Tork

Sinyallerin genlik seviyesi uygulanan torku belirlemek için kullanılır ve tüm çalışma aralığı boyunca güvenilir sonuçlar sağlar.

Sıcaklık

Sıcaklık değiştiğinde oluşan sinyal kayması, mevcut dişli kutusu sıcaklığının belirlenmesi için temel oluşturur.

Gerinim ölçer sinyallerini analiz etmek için yenilikçi ve patent bekleyen teknolojimiz, hassas ve güvenilir ölçümler için temel sağlar. Kaydedilen voltaj sinyalleri, ölçülen değişkenlerin tam olarak hesaplanması ve belirlenmesi için temel sağlar.

Kaydedilen çok sayıda diş segmenti ve benzersiz sinyal eğrileri sayesinde her ölçümde rakipsiz doğruluk ve güvenilirlik elde edebilirsiniz. İşlemlerinizi izlemek ve harici kodlayıcılardan, tork ve sıcaklık sensörlerinden tasarruf etmek için teknolojimize güvenin. Özellikle çıkış hızının kaydedilmesi, mevcut çözümlerle artan tasarım ve montaj çabasıyla ilişkilidir.

Teknolojimiz yalnızca dişli kutusu durumunun ve bağlı uygulamanın gerçek zamanlı izlenmesini sağlamakla kalmaz, aynı zamanda genel uzunluğu etkilemeden makinelerinizin bireysel hizmet ömrü hesaplaması için değerli bir veritabanı oluşturur. Bu verileri motor ve kontrolör üreticisinden bağımsız olarak doğrudan fieldbus üzerinden kullanın veya bir bulut bağlantısı üzerinden rahatça erişin.

Yeni nesil şanzıman izleme deneyimini yaşayın ve ek sensörlerin zaman alıcı entegrasyonundan kurtulun!

Redüktörler

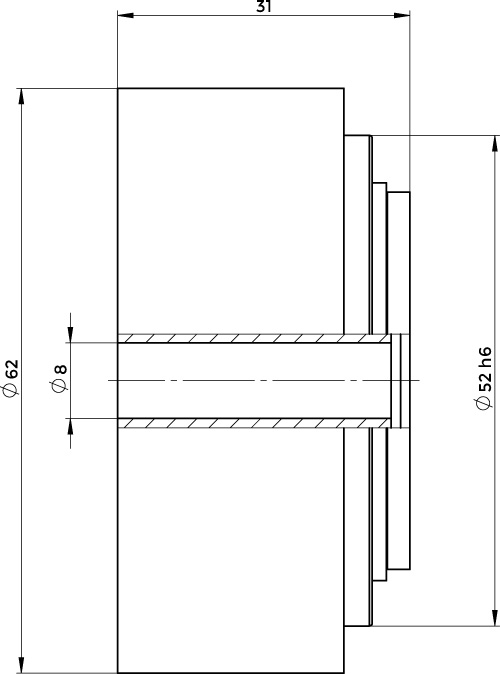

G-CSR-TS-0062

Geliştirme Aşamasında

Boyutlar (ön)

Dış çap                                              62 mm

İçi boş şaft                                           8 mm

Şanzıman uzunluğu                          31 mm

Tahrik mili çapı                                  12 mm

Çıkış mili çapı                                    52 mm
G-CSR-TS-0088

Geliştirme Aşamasında

Boyutlar (ön)

Dış çap                                 88 mm

İçi boş şaft                            16 mm

Şanzıman uzunluğu             58 mm

Tahrik mili çapı                     19 mm

Çıkış mili çapı                      59 mm
G-CSR-TS-0098

Geliştirme Aşamasında

Boyutlar

Dış çap                               98 mm

İçi boş şaft                          23 mm

Şanzıman uzunluğu           55 mm

Tahrik mili çapı                   28 mm

Çıkış mili çapı                    69 mm

Genel

Oran                                      96

Ağırlık                                    2,6 kg

Yeterlik                                  %60'a kadar

Eylemsizlik                            32 kg?mm2

Çıkış belirtimi

Eğilme sertliği                         420 Nm/arcmin

Maksimum eğilme momenti   345 Nm/arcmin

Maksimum eksenel yük         4540 Kuzey

Burulma sertliği                      37 Nm/arcmin

Kesinlik

İletim doğruluğu                     < 3 arcmin

Tekrarlanabilirlik                     < 0,1 arcmin

Histerezis kaybı                      < 2 arcmin

Kayıp hareket                         < 1 arcmin

Tork ve Hız

Nominal tork                               90 Nm

Tekrarlanabilir tepe torku           115 Nm

Anma hızı                                  1000 dk -1

Maksimum giriş hızı                   4000 dk -1
G-CSR-TS-0116

Geliştirme Aşamasında

Boyutlar

Dış çap                                           116 mm

İçi boş şaft                                        25 mm

Şanzıman uzunluğu                         59 mm

Tahrik mili çapı                                 32 mm

Çıkış mili çapı                                  84 mm

Genel

Oran                                                       96

Ağırlık                                                   4 kg

Yeterlik                                     %60'a kadar

Eylemsizlik                                  57 kg?mm2

Çıkış belirtimi

Eğilme sertliği                        490 Nm/arcmin

Maksimum eğilme momenti   420 Nm/arcmin

Maksimum eksenel yük               6120 Kuzey

Burulma sertliği                     65,3 Nm/arcmin

Kesinlik

İletim doğruluğu                         < 3 arcmin

Tekrarlanabilirlik                         < 0,1 arcmin

Histerezis kaybı                          < 2 arcmin

Kayıp hareket                         < 1 arcmin

Tork ve Hız

Nominal tork                               140 Nm

Tekrarlanabilir tepe torku            181 Nm

Anma hızı                                   1000 dk -1

Maksimum giriş hızı                    3500 dk -1

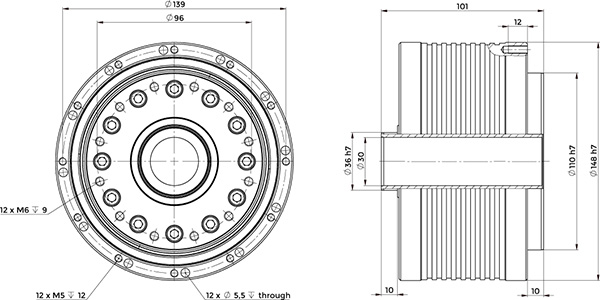

G-CSR-TS-0148

Geliştirme Aşamasında

Boyutlar (ön)

Dış çap                                           148 mm

İçi boş şaft                                        30 mm

Şanzıman uzunluğu                          81mm

Tahrik mili çapı                                 36 mm

Çıkış mili çapı                                 110 mm
